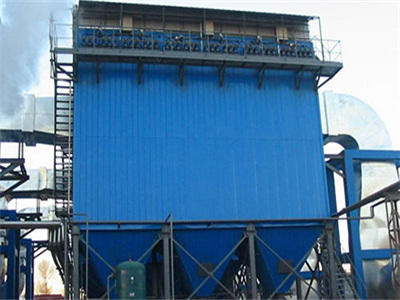

GA型大氣清灰袋式除塵器的特點:清灰系統采用了高頻振動加反吹風,反吹風由特殊設計的電動機帶動三通閥來實現,電動缸的動作由一套自控系統來控制,于過去采用的脈沖反吹和高壓反吹布袋除塵器相比,除大大節省的配套輔助設備的投資以外,還非常顯著的降低了電能消耗和設備的運行費用,同時還具有性能穩定可靠、除塵效率高、檢修方便、濾袋壽命長等優點。本除塵器廣泛用于建材、陶瓷、冶金、糧食、化工、鑄造、輕工等行業。
清灰系統采用了高頻振動加反吹風,反吹風由特殊設計的電動機帶動三通閥來實現,電動缸的動作由一套自控系統來控制,于過去采用的脈沖反吹和高壓反吹布袋除塵器相比,除大大節省的配套輔助設備的投資以外,還非常顯著的降低了電能消耗和設備的運行費用,同時還具有性能穩定可靠、除塵效率高、檢修方便、濾袋壽命長等優點。
GA型大氣清灰袋式除塵器工作原理:
含塵氣體由進氣管進入灰斗,再向上經由箱體內的濾袋凈化后,三分離選粉機,三回程烘干機,玻璃磨砂機由電動三通閥開啟的主閥板處排至出氣管,出氣管的氣體再經離心風機,煙囪排入大氣中。
隨著工作時間的加長,濾袋內壁上粉塵層的厚度逐漸增加,阻力也隨之逐漸上升,當阻力升高值達到80~120毫米水柱時,(可通過U型壓力計看出),電動缸開動使用電動三通閥的主閥板關閉,脈沖除塵器,選粉機,轉筒烘干機,玻璃打砂機付閥板打開,進行反吹清灰。
反吹空氣通過電動三通閥進入箱體后,與過濾狀態相比反向通過除塵濾袋,與此同時,高頻電振器開始動作,使濾袋隨這作高頻震動。在反吹及高頻振動的同時作用下起到清灰的效果(清灰時間是可調的)。布袋除塵器,雙轉子選粉機,三筒烘干機,玻璃噴砂機清灰結束時高頻電振停止振動。電動三通閥主閥板打開,付閥同時關閉,又恢復了正常過濾狀態。可以按照需要調整清灰的相鄰間隔時間、使各箱體按指定的時間依次序進行清灰。
序號 | 性能參數 規格 | Ⅵ | Ⅶ | Ⅷ |
1 | 過濾面積(米2) | 312 | 364 | 416 |
2 | 濾袋 數量(條) | 192 | 224 | 256 |
3 | 濾袋 規格(直徑×長度毫米) | Φ160×3350 | Φ160×3350 | Φ160×3350 |
4 | 設備阻力(毫米水柱) | <120 | <120 | <120 |
5 | 除塵效率 % | >99 | >99 | >99 |
6 | 入口含塵濃度(克/米3) | <15 | <15 | <15 |
7 | 過濾風速(米/分) | 1.0-2.0 | 1.0-2.0 | 1.0-2.0 |
8 | 處理風量(米3/時) | 18720-37440 | 21840-43680 | 24960-19920 |
9 | 使用溫度(℃) | <120 | <120 | <120 |
10 | 電機總?cè)萘?瓦) | 4.02 | 4.39 | 5.36 |
11 | 外形尺寸長×寬×高毫米2 | 3000×6925×6640 | 3000×7725×6640 | 3000×8575×6640 |
12 | 設備重量 公斤 | 8570 | 9366 | 10827 |
